1、产品概述
气气换热器又名双侧宽流道焊接式板式换热器或板式空气换热器，是我公司学习与吸收国内外先进技术与设计理念，近几年开发的一种新型板式热交换器，并且取得了相应的专利，它由一系列互相平行并压有定距柱的的薄金属平板相叠而成，主要由传热板片、外框密封板、压紧装置等组成。这种换热器特别适用于气气换热。
清远绿由-污泥风干项目，我公司所选设备为1219*4820型宽通道的板式换热器，槽深约为12mm。常规的板片一般采用的是人字型波纹，板片间有形成网格类型的接触点，这些点在固体颗粒的冲刷下很容易把板片磨穿造成穿孔泄漏，两种流体就会混合在一起，给生产带来很大的损失。本项目设计的宽流道压有定距柱的的薄金属平板，板片间接触点少，而且通道内可以顺畅的通过固体颗粒，既不容易堵塞，可大大减少换热器维护清洗的次数，同时也可以延长了设备使用寿命，有效的减少设备、人工的投入。
2、设备主要性能、结构特性
1）传热性能好：板式换热器的板片厚度薄，传热性能好。
2）对数平均温差大：板式换热器可以实现逆流形式，温度修正系数大。
3）占地面积小：板式换热器结构紧凑，单位体积内的换热面积较大，设备占地面积比列管式换热器小。
4）重量轻：板式换热器的板片厚度仅为1.2mm，在相同换热面积相同材质情况下重量比列管式换热器轻。
5）价格低：由于相同换热任务的情况下，板式换热器的传热性能较好，换热面积小，若以同样的不锈钢为材料，整体造价比列管式换热器低。
6）处理量大：板式换热器冷热流体在通道内平行于换热面，且无旁流，设备处理量可以从几十立方到上千立方，在余热回收中广泛使用。
7）不宜堵塞：板间通道大并且触点少，有利于粘性大的流体以及含固体颗粒的流体通过，杂质不易沉淀；不锈钢制造的换热面光滑，且腐蚀附着物少，不易结垢。
8）清洗方便：设备内部可以用喷淋蒸汽或清水进行冲洗和反冲洗，异物残留少，清洗方便快捷。
9）质量可靠：板片采用先进焊接设备及技术，板片间焊接采用电阻焊并陪以手工焊保证焊缝不易炸裂，同时配合多种检测设备及技术，程度上保证设备的质量。
10）设计先进：我公司的双流道焊接式板式换热器，是学习和吸收国内外技术，并具有多年是实践应用经验，以先进的技术满足用户的需求，达到的换热效果。

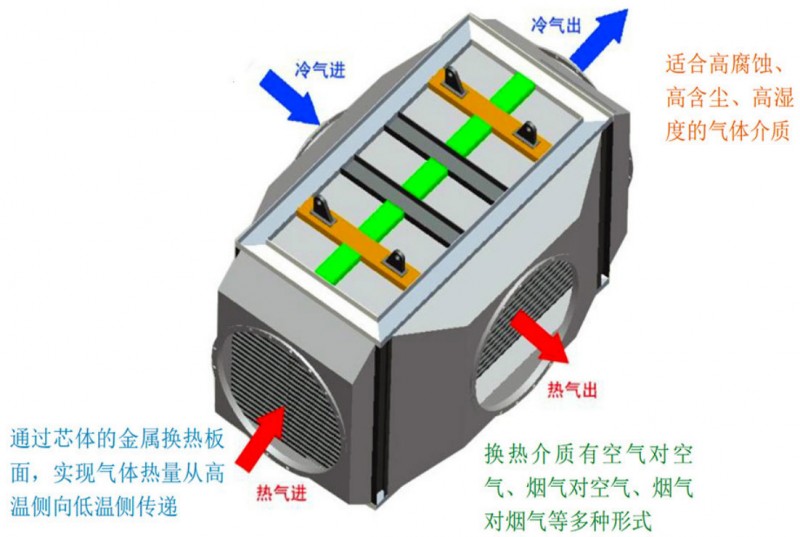

3、设备结构
4、材质
换热器组件
材料
板片
304、316，310
连接板及边框
Q235B、304、316、310
集箱(集管)
Q235B、304、316、310
接口
Q235B、304、316
