产品类别：化工级容器视镜系列

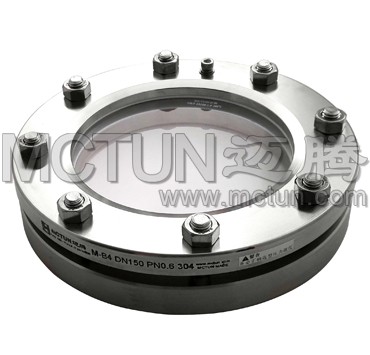

产品名称：平焊视镜（平板视镜、法兰式视镜）
产品型号：M-B4（执行标准：JB593-64、HGJ501-86、HG/T21619-1986）
公称通径：DN50～150mm
连接方式：焊接式
产品材质：Q235-A、S30408、S31603等（可根据用户要求提供其它材质）
产品概述：平焊视镜是工业设备装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的容器中，视镜能随时观察容器中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
JB593-64 主要技术参数表：
|
公称通径 |
公称压力 |
D |
D1 |
b1 |
b2 |
≈H |
重量 |
标准号 |
|
|
碳素钢 |
不锈钢 |
||||||||
|
Ⅰ |
Ⅱ |
||||||||
|
50 |
0.6 |
115 |
90 |
25 |
12 |
53 |
1.69 |
JB593-64-1 |
JB593-64-5 |
|
80 |
0.6 |
145 |
120 |
25 |
14 |
57 |
3.25 |
JB593-64-2 |
JB593-64-6 |
|
125 |
0.6 |
205 |
175 |
30 |
16 |
68 |
6.65 |
JB593-64-3 |
JB593-64-7 |
|
150 |
0.6 |
230 |
200 |
30 |
18 |
70 |
8.61 |
JB593-64-4 |
JB593-64-8 |
HGJ501-86 主要技术参数表：
|
公称通径 |
公称压力 |
D |
D1 |
b1 |
b2 |
≈H |
重量 |
标准号 |
|
|
碳素钢 |
不锈钢 |
||||||||
|
Ⅰ |
Ⅱ |
||||||||
|
50 |
1.0 |
130 |
100 |
34 |
22 |
70 |
4.2 |
HGJ501-86-1 |
HGJ501-86-11 |
|
50 |
1.6 |
130 |
100 |
34 |
24 |
70 |
4.5 |
HGJ501-86-2 |
HGJ501-86-12 |
|
50 |
2.5 |
130 |
100 |
34 |
26 |
70 |
5.0 |
HGJ501-86-3 |
HGJ501-86-13 |
|
80 |
1.0 |
160 |
130 |
36 |
24 |
70 |
6.4 |
HGJ501-86-4 |
HGJ501-86-14 |
|
80 |
1.6 |
160 |
130 |
36 |
26 |
70 |
7.0 |
HGJ501-86-5 |
HGJ501-86-15 |
|
80 |
2.5 |
160 |
130 |
36 |
28 |
70 |
7.4 |
HGJ501-86-6 |
HGJ501-86-16 |
|
100 |
1.0 |
200 |
165 |
40 |
26 |
80 |
10.9 |
HGJ501-86-7 |
HGJ501-86-17 |
|
100 |
1.6 |
200 |
165 |
40 |
28 |
80 |
11.6 |
HGJ501-86-8 |
HGJ501-86-18 |
|
125 |
1.0 |
225 |
190 |
40 |
28 |
80 |
13.6 |
HGJ501-86-9 |
HGJ501-86-19 |
|
150 |
1.0 |
250 |
215 |
40 |
30 |
80 |
17.4 |
HGJ501-86-10 |
HGJ501-86-20 |
